HE10/DB9电缆
HE10/DB9电缆，是一端连接HD10的母头，一端连接DB9的母头，并且增加了两个拨码开头的电缆，在采取串行连接的几种情况下选择使用。
使用前需注意确认,电缆无裸露和破损，若短路可能导致所连接的设备损坏！
DB9(母头)/HE10(母头)电缆的制作
一端使用DB9的串口母头，一端使用HE10的串口母头，各针脚定义如下
| DB9针 | HE10针 | 针定义 |
|---|---|---|
| 1 | 1 | DCD_232 |
| 2 | 3 | RX_232 |
| 3 | 5 | TX_232 |
| 4 | 7 | DTR_232 |
| 5 | 9 | 0V-232 |
| 6 | 2 | DSR_232 |
| 7 | 4 | RTS_232 |
| 8 | 6 | CTS_232 |
| 9 | 8 | SELECT_MODE_1 |
| - | 10 | SELECT_MODE_2 |
在CTS_232和SELECT_MODE_1间，跨接拨码开关1进行mode 1选择，在SELECT_MODE_1和SELECT_MODE_2间，跨接拨码开关2进行mode 2选择。

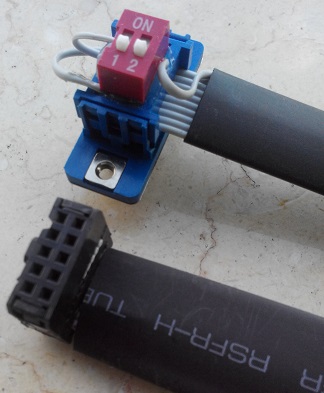

各部件的连接如图所示，开关为ON是表示接通。
