车载网络连接

网线的制作

调试使用的网线主要有两种,一种是RJ45/RJ45的交叉网线(若调试电脑是千兆网,也可以使用直通网线),另一种是RJ45/M12网线。

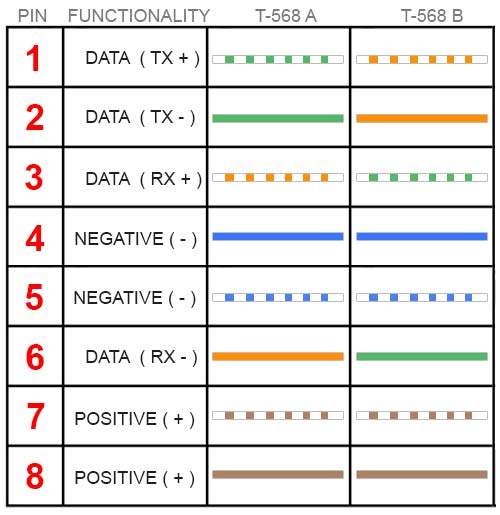

RJ45接口的网线,百兆网线缆连接4根芯线就能满足要求,但为了通用与方便,在制作线缆时我们一般使用8芯配线。8芯线缆配线有两种标准,T-568AT-568B,线序如下

RJ45_Cable

RJ45/RJ45交叉网线的制作方法,就是一端使用T-568A,一端使用T-568B,连接方法如下:

RJ45_Crossover

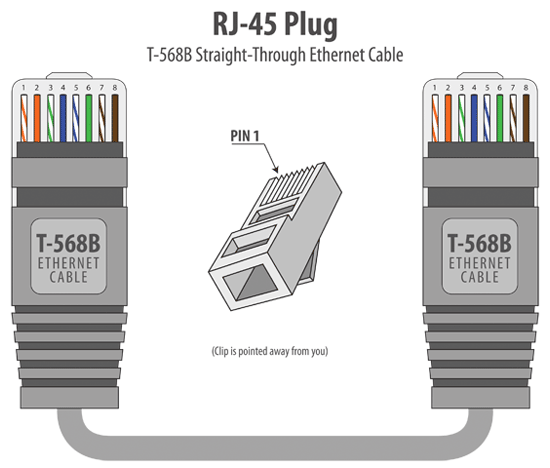

现今多数的调试电脑(例如笔记本电脑)的网卡为千兆以太网标准,与百兆以太网相比,一个主要的差别是具备网线线序的自适应能力,也就是说既可使用RJ45/RJ45交叉网线,也可使用RJ45/RJ45直通网线,这种网线两端同时使用T-568AT-568B来一一对应,通常两端多同时用T-568B标准来连接:

RJ45_Straight

RJ45/M12D网线的制作,一般我们采用4芯连接制作十兆网线,连接方式如下图。

RJ45_M12D_Cable

RJ45_M12D

调试电脑连接方式

在调试以前,我们通过TCP/IP网络把调试电脑连接到CC有两种情况:

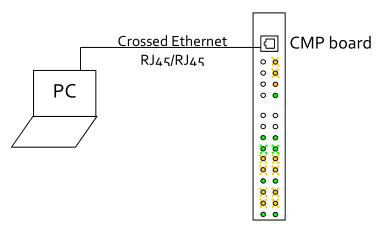

  • CMPDLU可通过维护网口,使用RJ45/RJ45的网线()连接调试电脑至维护网口,调试电脑的IP地址根据CMPDLU的维护网口地址段来设定,一般为10.23.214.X/24

CMP_NET_CONNECTION_1

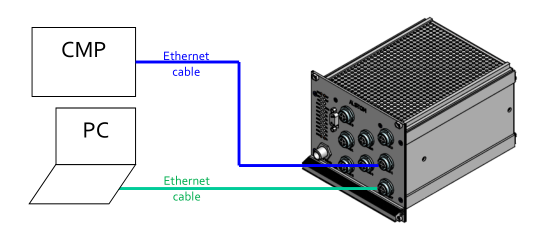

  • 另一种情况是通过RJ45/M12D网线连接调试电脑至USW的空闲网口(例如Ethernet 7),通过指定调试电脑IP地址与DataPlug所烧录的IP为相同网段。或是利用USWDHCP服务自动获取调试电脑的IP地址,首次使用前设置方法如下 CMP_NET_CONNECTION_2

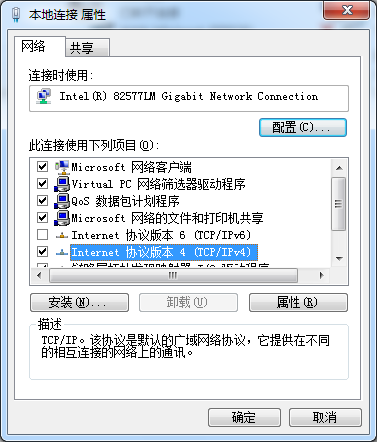

    • 设置调试电脑中该网口的网络属性

      network1

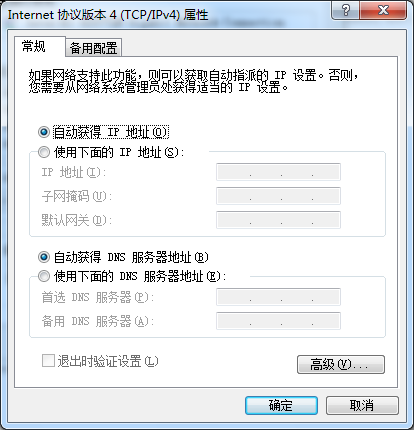

    • Internet协议版本4(TCP/IPv4)属性

      network2

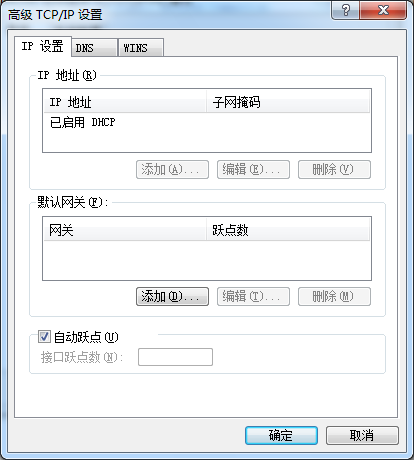

    • 选择自动获得IP地址自动获得DNS服务器地址,选高级

      network3

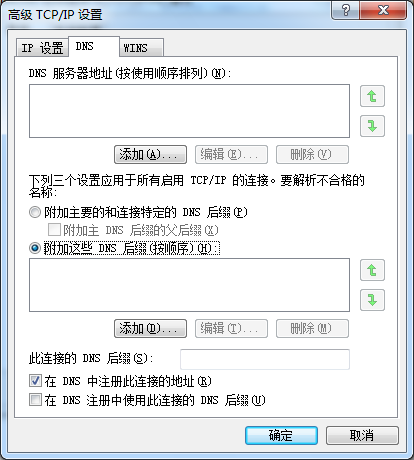

    • DNS页面

      network4

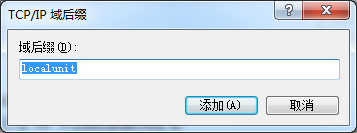

    • 选择附加这些DNS后缀并按添加,填入localunit,然后添加,依次确认退出窗口并关闭适配器属性窗口。

      network5

    • 以上设置调试电脑从DHCP获取IP的方式,也可简化为编写一个批处理文件,以管理员权限运行进行设置。假设网卡的连接名称为本地连接,在Windows XP/7下,批处理内容可参考以下内容

      @echo off
      echo 请连接把电脑连接到交换机
      echo 正设置IP为动态获取,并附加localunit到DNS后缀 ...
      REG ADD HKLM\SYSTEM\CurrentControlSet\Services\Tcpip\Parameters /v SearchList /t REG_SZ /d localunit /f
      netsh interface ip set address "本地连接" dhcp
      pause

    • 当设置完成自动获取IP后(10.64.X.250,除可根据IP地址分配表来使用各设备的IP以外,还可利用USWDNS解析功能,方便地使用名称来连接设备,例如(X代表列车号)

      • corepu_a 1端CMP,10.65.X.40,10.69.X.40
      • corepu_b 2端CMP,10.65.X.41,10.69.X.41
      • viom_1_r GTW1A,10.65.X.57
      • viom_1_b GTW1B,10.69.X.57
      • viom_2_r GTW2A,10.65.X.58
      • viom_2_b GTW2B,10.69.X.58
