EAU烧录

1. 安装PROGPPCZ Programmer程序(注意这个软件与烧录ATP程序数据的PROGCFZ Programmer是不同的程序)。把附带的烧录算法文件Alliance_29F040_1x8x512k.PCP拷到安装目录下的算法目录algorithms中。
2. 关闭ZC/LC的IO电源，戴上防静电手腕带，做好防静电措施，拆下相应的EAU及相邻EAU，以便能够预留满足通过BDM连接EAU到计算机并安装在IO模块上的空间。

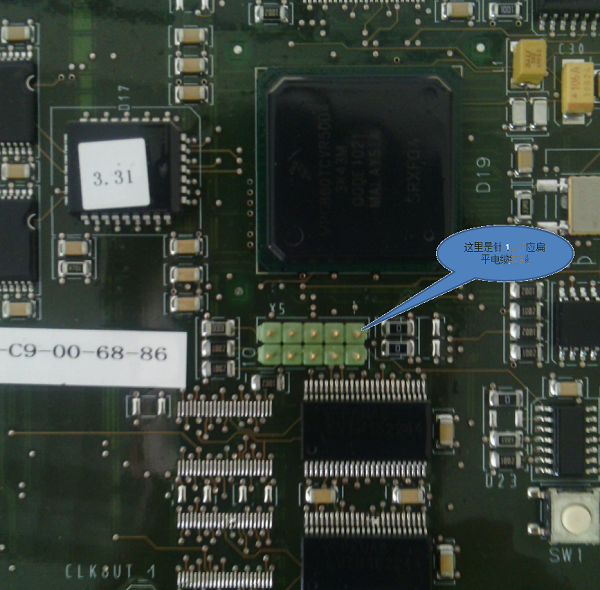

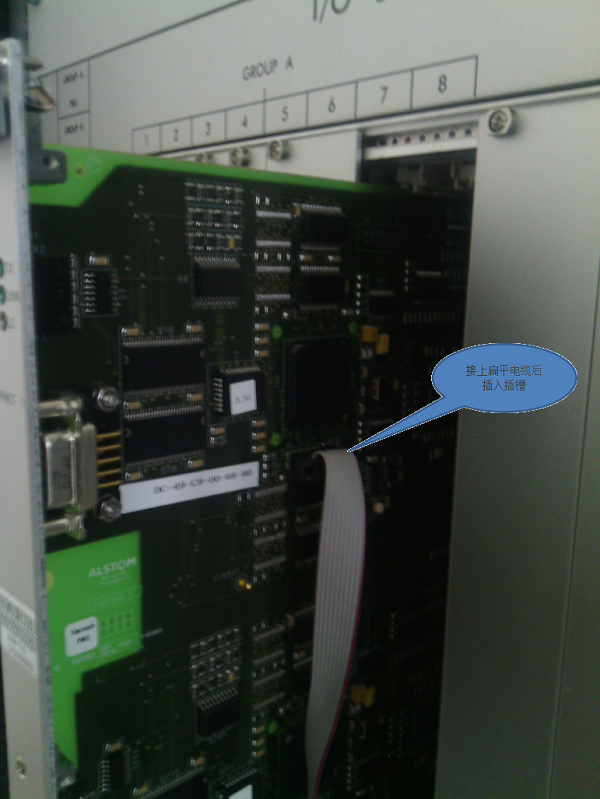

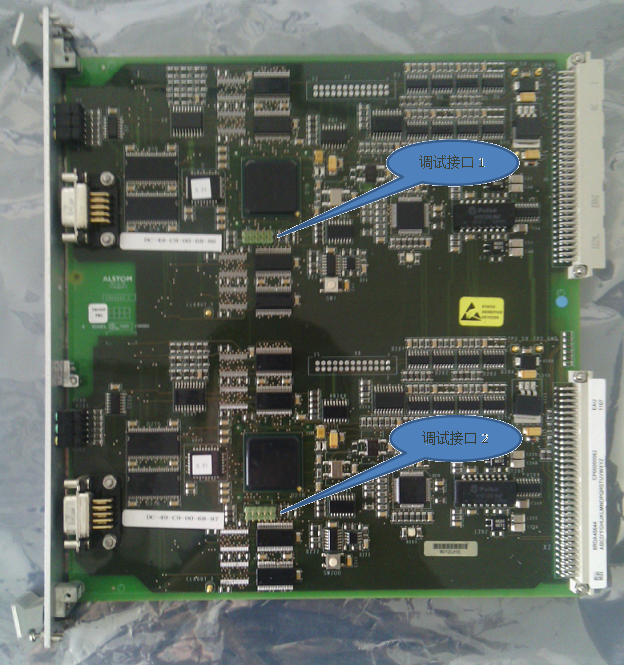

3. 把BDM连接至计算机USB口和EAU网卡的上调试接口1，扁平电缆的1线(红)对准板卡上标记的1位，把EAU装回IO通道的插槽上，并打开该通道电源。

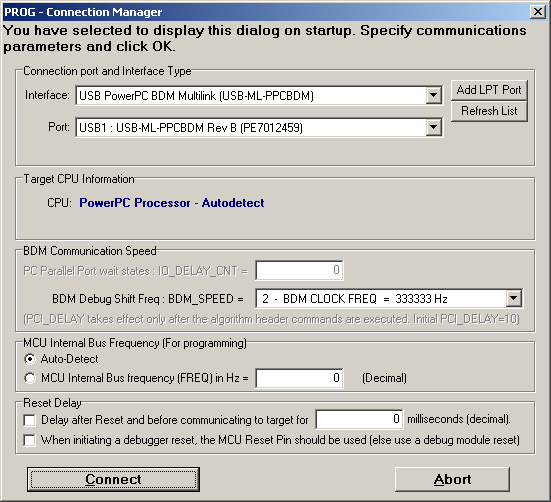

4. 打开PROGPPCZ烧录程序，若检测到正常连接BDM，则Target CPU Information会显示PowerPC Processor –Autodetect，按Connect继续。



5. 选择烧录的起始地址为FFF00000。

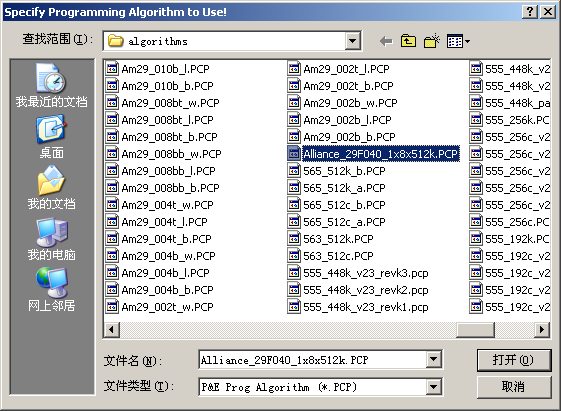

6. 选择打开安装源目录下附带的烧录算法文件Alliance_29F040_1x8x512k.PCP。

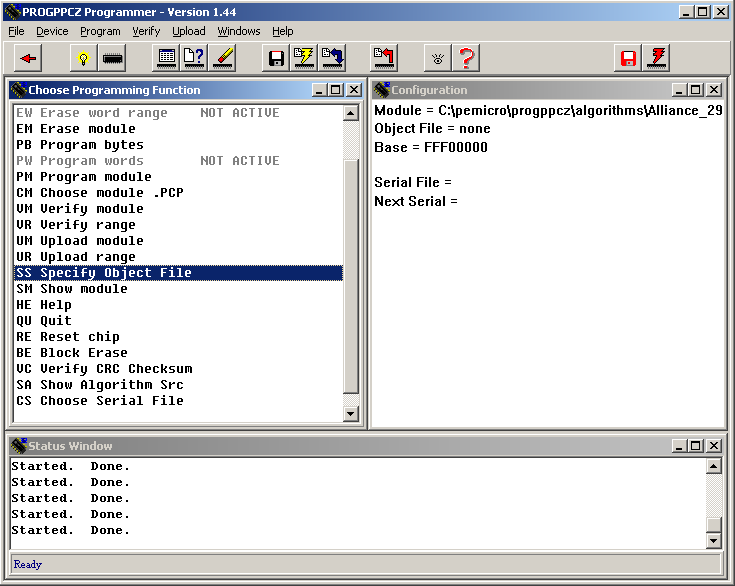

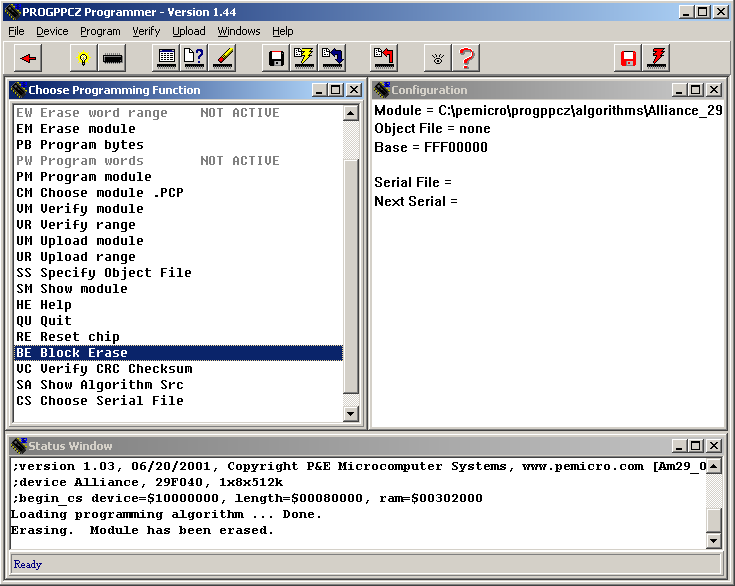

7. 进入主界面选择BE Block Erase，分别指定擦除0，1，2，3，4，5，6各区(不能擦除7区的MAC地址)。

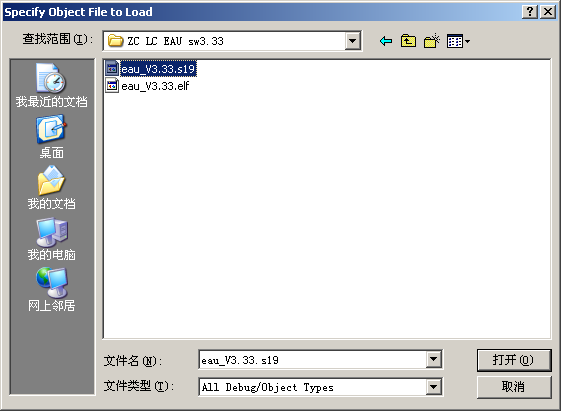

8. 按Specify Object File指定要烧录的目标文件，选择EAU的S19文件。

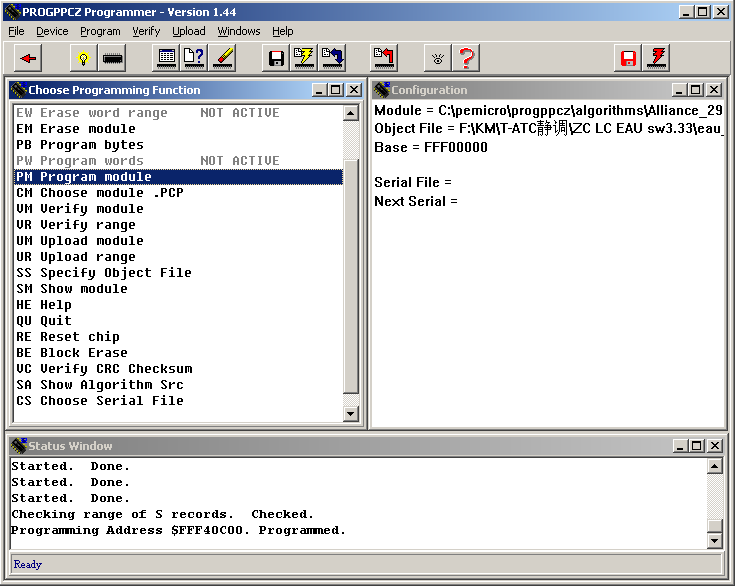

9. 选择PM Program Module烧录文件，等待进度完成。



10. 分别选择查看模块(View Module)按钮 ，分别指定地址为FFF02000核对MAC地址和指定地址为FFF70000核对烧录的软件版本。并截图保存。



11. 因每块EAU有两个网卡需分别烧录，关闭IO电源后按照步骤3至10，把BDM连接到计算机USB口和EAU网卡的上调试接口2上进行烧录，烧录完成后关闭IO电源，重复烧录其它EAU网卡。烧录完成后，把EAU插回对应的位置固定即可。
