CMP烧录

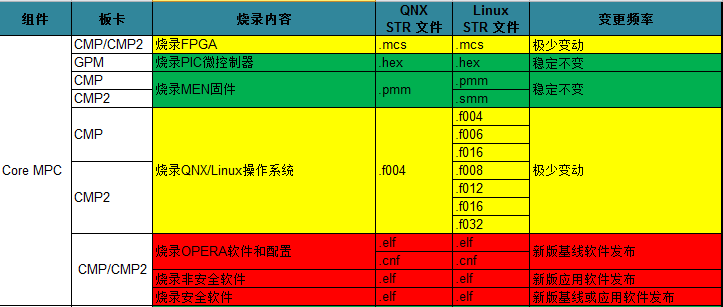

CMP的软件分为两部分，非安全处理单元和安全处理单元，ATO程序数据属于非安全处理单元，ATP程序数据属于安全处理单元。CMP可烧录的软件数据情况如下

目前CMP存在两种板卡硬件版本，一种是当前用得较多的CMP，另一种新版本我们称之为CMP2。对于Linux系统的STR(基线1.9.2)，CMP2与CMP板卡烧录的操作系统部分文件略有差异，需注意核对硬件版本。其中PIC微控制器和MEM固件基本上出厂就已烧录好且不会变更，现场基本不需烧录，本节我们可以忽略这两项。

非安全处理单元

非安全处理单元的烧录，包括启动加载器(Bootloader)、板载支持包、Opera软件、CMP配置及相应的ATO软件和数据，具体内容如下

• CMP1或CMP2板QNX的STR烧录内容

• CMP1板Linux的STR烧录内容

• CMP2板Linux的STR烧录内容

烧录时自底层开始烧录，依赖关系可以简化为三部分：启动加载器、板载支持包、Opera软件和CMP配置及以上。三部分可单独烧录：

• Opera软件和CMP配置及以上的功能，需下层板载支持包和启动加载器正常工作方能工作
• 板载支持包需启动加载器正常工作方能工作
• 启动加载器可独烧录，不影响其部分
• 板载支持包若重新烧录，其上面的应用层需重新烧录
• 烧录Opera软件和CMP配置不影响其下层板载支持包及启动加载器
• 若格式化了操作系统的文件系统，则操作系统及其上面的Opera软件和CMP配置等需重新烧录

烧录QNX/Linux操作系统(BSP)

硬件连接

在烧录启动加载器和板载支持包(操作系统和驱动程序)这两部分时，需连接CMP的串行维护口(一个HE10接口)，有两种方式来连接调试电脑与CMP的串行维护口：

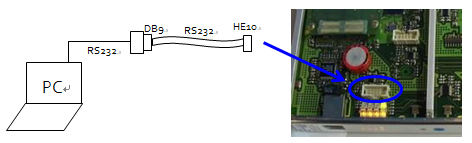

• 一种是使用前面基础知识的专用工具书中介绍的HE10/DB9电缆，连接调试电脑的DB9串口(若没有串口，使用USB/RS232转换器连接USB口来扩展串口)和CMP的串行维护口

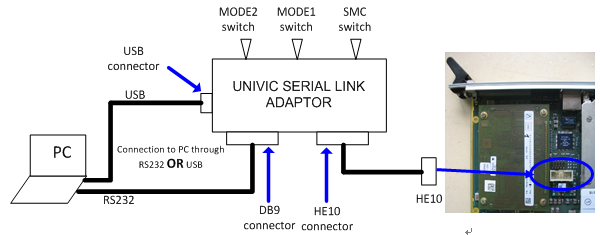

• 另一种是使用前面基础知识的专用工具书中介绍的UNIVIC串行连接适配器，连接调试电脑的DB9串口(若没有串口，使用USB/RS232转换器连接USB口来扩展串口)和CMP的串行维护口。新版UNIVIC串行连接适配器本身带USB接口和DB9串口，可选择这两个接口中的一种方式连接，若直接通过USB接口连接电脑的USB接口，需安装相应的驱动程序。在使用UNIVIC串行连接适配器连接后，需注意把SMC开关转至SMC1。

烧录过程中，因需使用TCP/IP网络把文件传入CMP中，还需用网线连接调试电脑与UNIVIC网络，若只对单个CMP连接，可用前面介绍的RJ45/RJ45网线连接调试电脑的网口到CMP面板上的维护网口，再把调试电脑设置一个与CMP维护网口同网段的IP地址(例如我们通常使用10.23.214.50/24)；也可使用前面介绍的RJ45/M12D的网线，连接调试电脑(RJ45端)至USW的空闲端口(例如Ethernet 7)，一种方法是设置一个IP地址，例如10.92.X.250/255(X代表列车号)，另一种方法在USW已烧录好的情况下，按照前面车载网络连接中描述设置以DHCP自动获取IP地址，这样做的好处是在FTP、TELNET、SSH、SCP等TCP/IP网络连接时可以使用corepu_a和corepu_b来做为主机名连接1端和2端的CMP。

QNX操作系统STR烧录步骤

若是QNX操作系统的STR烧录，请按照这个步骤进行，若是Linux操作系统的STR烧录，请跳过本步骤，参照后面Linux操作系统STR烧录步骤。

1. 打开超级终端程序，根据前面基础知识下，常用工具下，HyperTerminal中描述设置好连接参数，连接到CMP，把CMP插入到机笼中；
2. 把黑皮线(HE10/DB9电缆)或是UNIVIC串行连接适配器的mode1和mode2开关分别拔到On位置，然后通过空开把CMP上电；
3. 系统启动后直接进入了MENMON固件的交互模式，在超级终端程序窗口中，键入serdl让CMP等待接收串口Ymodem协议传入的文件，然后通过超级终端程序的菜单Transfer，Send File...，Browse...选择要传输的文件imageMen.F004(位于数据包的Config_VX.X.X\Boot目录下)，选择Protocol为Ymodem，点Send进行传输；
4. 在传输结束后，在超级终端程序中键入ee-bs fe100100，设置后续启动后从闪存中的这个地址载入并运行操作系统；
5. 把黑皮线(HE10/DB9电缆)或是UNIVIC串行连接适配器的mode1和mode2开关分别拔到Off位置，然后通过空开断开CMP供电，过几秒再上电，或直接键入rst重新启动；
6. MENMON固件进入正常模式后，载入QNX操作系统，出现登录界面，使用root用户及密码登录后，进入操作系统命令行界面(Shell命令行)，在超级终端程序界面中出现#提示符，表示QNX操作系统烧录成功。

Linux操作系统STR烧录步骤

若是基于Linux的操作系统STR，请按照本节来烧录，否则请参考上一节的QNX操作系统STR烧录步骤。Linux操作系统的STR烧录，在两种不同版本的CMP板卡上烧录的文件略有差异。

1. 打开超级终端程序，根据前面基础知识下，常用工具下，HyperTerminal中描述设置好连接参数，连接到CMP，把CMP插入到机笼中；
2. 把黑皮线(HE10/DB9电缆)或是UNIVIC串行连接适配器的mode1和mode2开关分别拔到On位置，若使用UNIVIC串行适配器还需把SCM开关设置为SCM1，然后通过空开把CMP上电；

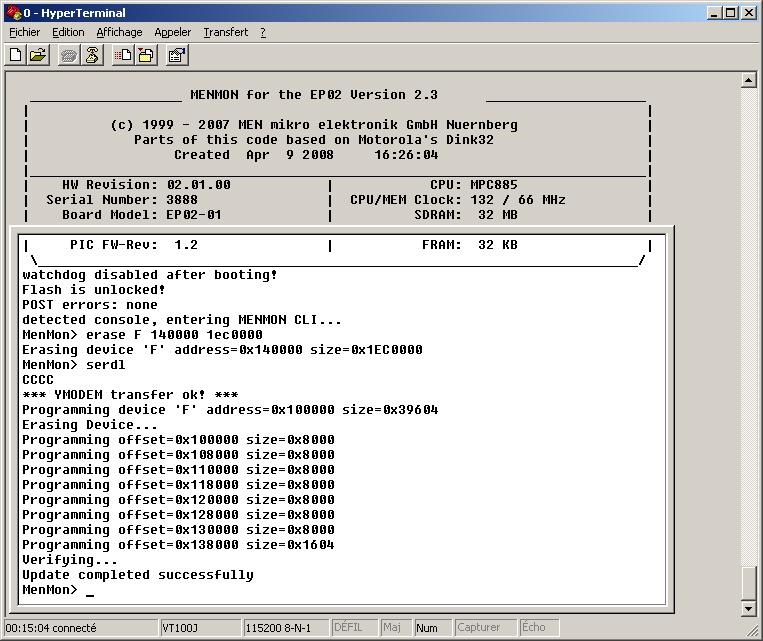

3. 系统启动后直接进入了MENMON固件的交互模式，在超级终端程序窗口中，先键入erase F 100000 1ec0000删除闪存的这一区域，等待操作完成后，键入serdl让CMP等待接收串口Ymodem协议传入的文件，然后通过超级终端程序的菜单Transfer，Send File...，Browse...选择要传输的文件u-boot-bin.F004(位于数据包的Config_VX.X.X\Boot目录下)，选择Protocol为Ymodem，点Send进行传输；
4. 在传输结束后，在超级终端程序中键入ee-bs fe100100，设置后续启动后从闪存中的这个地址载入并运行U-Boot；
5. 把黑皮线(HE10/DB9电缆)或是UNIVIC串行连接适配器的mode1和mode2开关分别拔到Off位置，然后通过空开断开CMP供电，过几秒再上电，或直接键入rst重新启动；

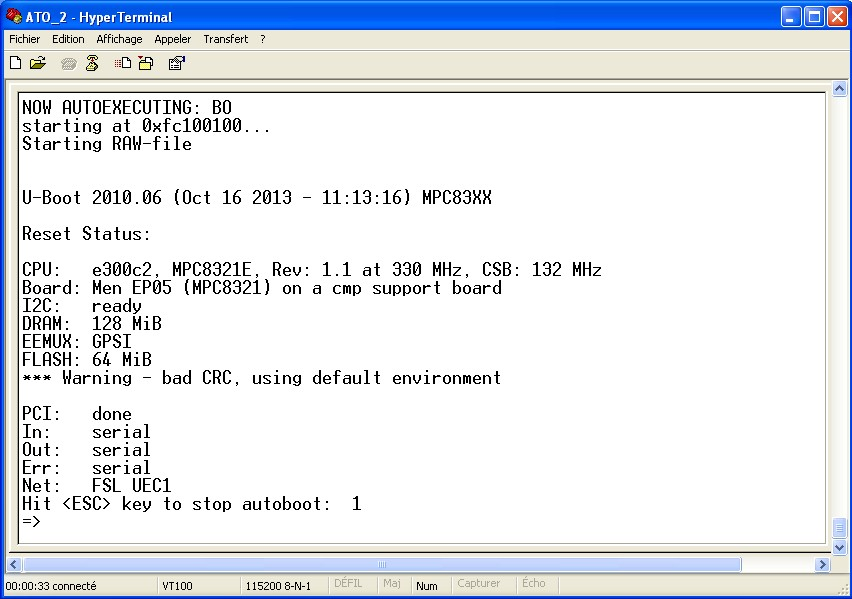

6. MENMON固件进入正常模式后，载入U-Boot执行，当出现

   Hit any key to stop autoboot


   时，3秒内按任意键中断载入操作系统，进入U-Boot的下载模式(参见前面基础知识中U-Boot的描述)。在未烧录好操作系统的情况下，不按键盘会报错

   ERROR: can’t get kernel image


   仍会自动进入U-Boot下载模式；
7. 在U-Boot下载模式下，键入以下指令为TFTP传输服务器和客户端配置IP地址变量

   => setenv serverip 10.65.X.250
   => setenv ipaddr 10.65.X.25


   这里X通常指定为列车ID号，变量serverip指TFTP服务器的地址，这里是指调试电脑已设置好的连接IP地址，变量ipaddr表示CMP的IP地址，这两个变量的IP需设为同一网段。
8. 在调试电脑上运行TFTP服务器，例如Tftpd32/64(参考前面基础知识的常用工具中TFTP的介绍)，设置TFTP服务器的服务根目录为ppcbe/boot/ep02/(CMP1)或ppcbe/boot/ep05/(CMP2)，后续以`CMP1``为例。

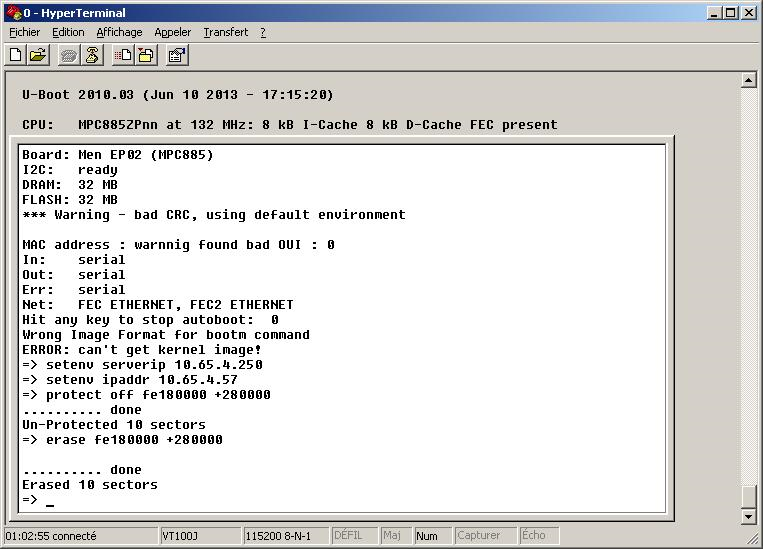

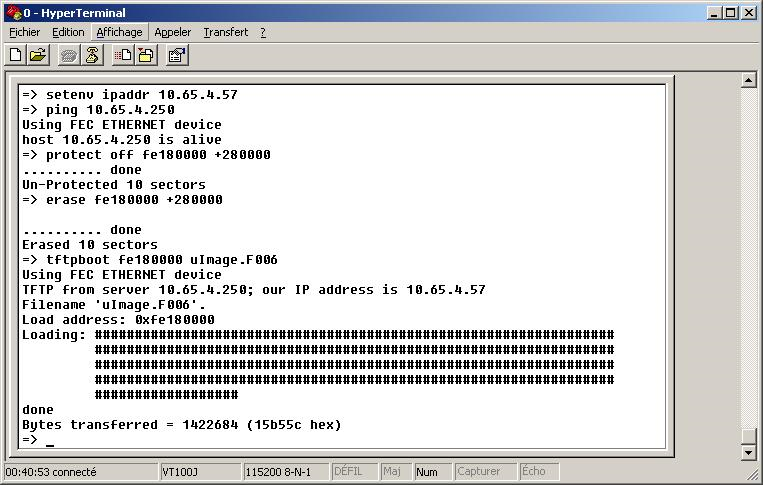

9. 取消待存放数据区域闪存的写保护，并擦除该区域的内容，然后从TFTP服务器(调试电脑)上下载操作系统内核文件至该区域

   => protect off fe180000 +280000
   => erase fe180000 +280000
   => tftpboot fe180000 uImage.F006

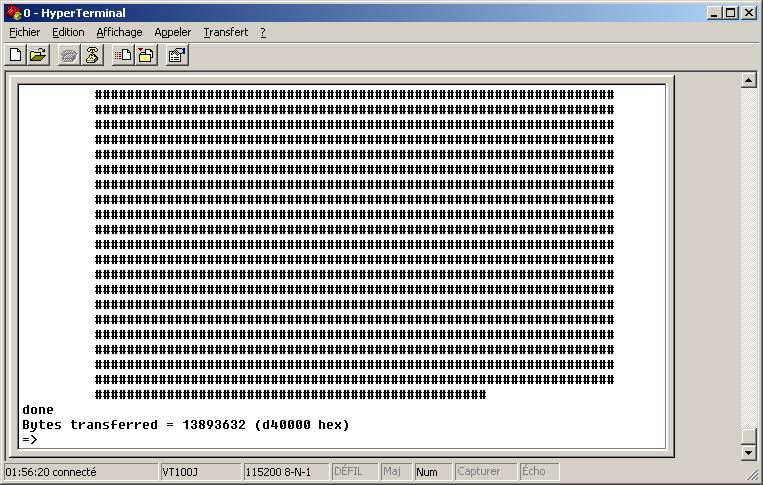

10. 取消待存放数据区域闪存的写保护，并擦除该区域的内容，然后从TFTP服务器(调试电脑)上下载根文件系统文件至该区域

    => protect off fe400000 +1c00000
    => erase fe400000 +1c00000
    => tftpboot fe400000 rootfs-ubi.F016

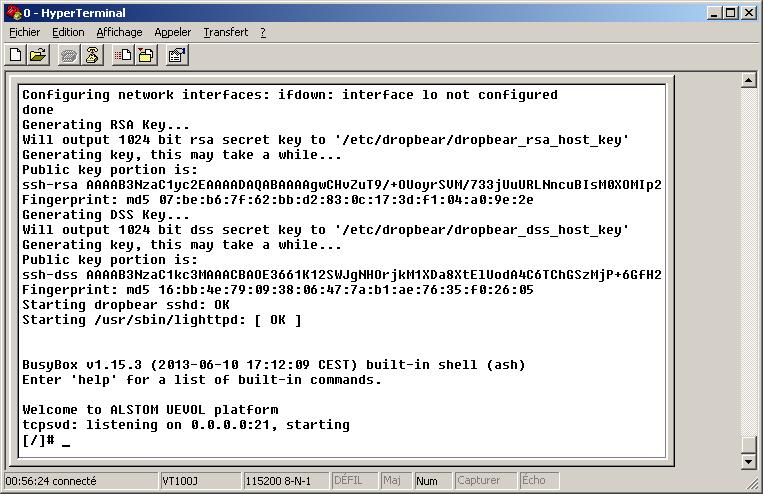

11. 键入reset重新启动CMP进入操作系统，第一次启动时需等待生成SSH的密钥对，然后进入操作系统命令行界面(Shell命令行)，在超级终端程序界面中出现#提示符，表示Linux操作系统烧录成功。

烧录Opera及CMP配置

1. 若是Linux版STR，直接跳至第3步。若是QNX版STR，第一次烧录，或是烧录前该CMP在使用中文件系统出现了问题，请从第2步开始烧录，否则跳至第3步。
2. 在超级终端键入

   sh /usr/prod/formatflash.sh


   脚本格式化文件系统，等待一会儿直到出现命令行提示符#表示执行结束，然后键入

   reboot


   或断电重新启动；
3. 在CMP中键入指令(超级终端程序界面)进入文件系统根目录，并创建文件系统的目录结构：

   # cd /
   # mkdir bin
   # mkdir etc
   # mkdir usr
   # mkdir usr/bin
   # mkdir usr/lib


4. 若是Linux版STR，直接重新启动系统，进入第5步。若是QNX版STR，加载CMP网口驱动并启动TCP/IP网络服务：

   # sh /usr/prod/start1.sh
   # inetd


5. 设置CMP网口。在我们的系统中，QNX操作系统以enX命名网卡，Linux操作系统以ethX命名网卡，X指以0开始的序号。若连接的是CMP的维护网口en3(eth3)，列车1端设置IP为10.23.214.40/24，列车2端设置为10.23.214.41/24, 若连接的是USWA的空闲网口设置en0(eth3)，连接USWB的空闲网口设置en1(eth1)，en0(eth0)的IP地址为10.92.X.17/24(因为未烧录Opera和配置前，CMP并不会从DataPlug中读取相应的配置，所以需手动设置)，en1(eth1)的IP为10.92.X.18/24。以连接列车1端CMP面板的维护网口为例设置并验证(若是Linux版STR，使用eth3代替en3)

   # ifconfig en3 10.23.214.40/24
   # ifconfig


6. 根据连接CMP所使用的网口设置调试电脑为与CMP相应网口相同网段的IP地址，根据车载网络连接的说明进行配置。例如若连接CMP面板维护口，一般设置为10.23.214.50/24，若连接的是USWA或USWB的空闲端口，则设置为10.92.X.250/24或DHCP自动获取IP。
7. 在设置好连接网络后，打开文件传输客户端(在QNX系统的STR下使用FTP客户端，例如Filezilla；在Linux系统的STR下使用的SCP客户端，例如WinSCP)，打开本地Univic Conf目录，远程打开根目录/，然后把本地tgt_mpc/disk目录下除dev外的全部目录及文件上传至CMP的根目录/下，若有提示目录或文件已存在，选择覆盖。
8. 覆盖完成后，需注意配置CMP面板维护口IP配置需根据列车参考驾驶端相对应。默认上传的/etc/ip_maint.sh为驾驶室1端的CMP维护口配置，若为驾驶室2端，请上传本地_ip_maint_cab2/ip_maint.sh来替换CMP的/etc/ip_maint.sh，配置为2端维护口IP，若ATO软件org_mpc_tsk_ato.elf和数据NVES与tgt_mpc/deisk/project/bin下的版本不同，还需单独再上传这两个文件。
9. 为使上传的程序及脚本能够正确执行，数据具备正确的读写权限，需修相应的文件权限。为方便及简化操作，在根目录/下，使用以下指令让所有文件递归设置为对整个系统所有用户具备可读、可写及可执行权限

   # chmod -R 777 *


10. 断电并可移除CMP串行口的连接，退出超级终端程序，Opera和CMP配置烧录完毕。

安全处理单元

安全处理单元的烧录，主要是指ATP程序及数据的烧录，安全处理单元需烧录到Unix中设备文件/dev/vital对应的闪存芯片设备中。一般使用BDM连接或TCP/IP网络连接这两种方式烧录之一，需根据情况选择使用。

使用BDM来烧录

在没有烧录过Opera程序及CMP配置的CMP板卡上，或这些部分不能正常工作，以及从未烧录过ATP软件数据的新板卡上，需全用BDM卡USB ColdFire Multilink配合软件PROGCFZ来进行烧录。

1. 关闭CMP电源，按本文前述的基础知识下专用工具中USB-ML-CF部分所介绍方式连接调试电脑至CMP，并在调试电脑上安装好相应的软件和驱动程序，LED绿灯亮；
2. CMP上电，LED黄灯亮。

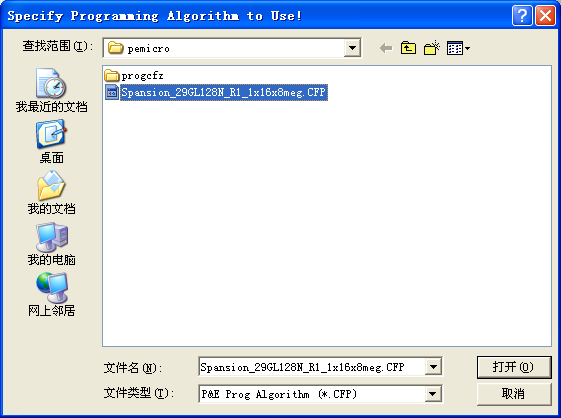

3. 在调试电脑上打开PROGCFZ程序，参照图中的选择Interface，并能能自动检测到USB-ML-CF，若不正确，可尝试Refresh List。当正确检测到BDM后，按Reset and Stop MCU，弹出的选择框中选择与闪存芯片对应的Spansion_29GL128N_R1_1x16x8meg.cfp，然后输入烧录数据的起始地址F8000000；

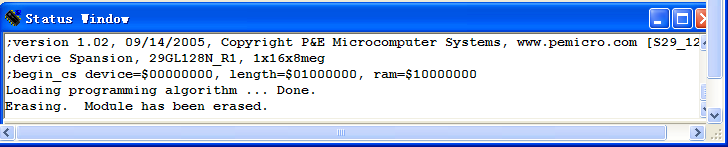

4. 选择Erase Module等擦除完毕；

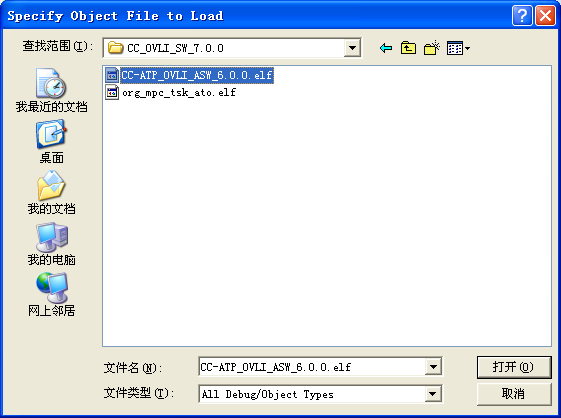

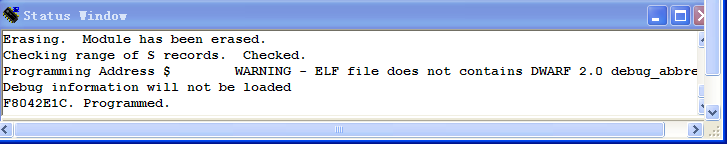

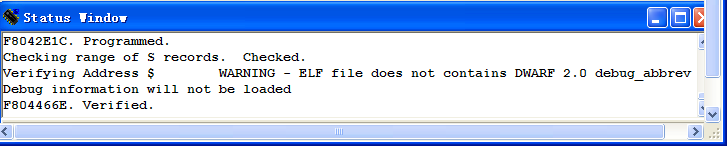

5. 先烧录ATP软件：选择Specify Object File，找到ATP软件，根据前面软件数据烧录中的软件数据变更核对所述，ATP软件在软件发布包中类似1-CC-V_SW_X.X.X/CC-V-ATP X.X.X/CC-ATP_ASW/ATP_ASW_X.X.X/Prog_probe/(X代表版本号)的目录中，名称类似CC-ATP_ASW_VX.X.X，若没有elf扩展名，修改增加扩展名.elf。选好文件后，点Program Module直到烧录完成，可能需要花费几分钟，烧录完成后可选择执行Verify module来验证烧录的正确性，若不正确重新执行本步骤。
6. 然后烧录ATP数据：选择Specify Object File，找到ATP数据，根据前面软件数据烧录中的软件数据变更核对所述，ATP数据在数据发布包中类似App Conf_VX.X.X/+2 Data SGD & VES to be used/2 = VES&NVES_VX.X/(X代表版本号)的目录中，名称为ves.S19。选好文件后，点Program Module直到烧录完成，可能需要花费几分钟，烧录完成后可选择执行Verify module来验证烧录的正确性，若不正确重新执行本步骤。
7. 烧录完成后断开CMP电源，断开CMP与调试电脑的连接。

使用TCP/IP网络烧录

在操作系统和Opera软件及CMP配置都已烧录好，能够正常加载网卡及相应闪存芯片的驱动，/dev/vital设备描述文件能够正常工作的情况下，可以通过TCP/IP网络连接来进行烧录。

1. 按照前面软件数据烧录中CC软件烧录的车载网络连接中描述的方法，连接调试电脑与CMP板。
2. 使用Telnet客户端(QNX操作系统STR)或SSH客户端(Linux操作系统STR)程序，例如putty，作为虚拟终端连接并以root用户登录CMP;
3. 在虚拟终端键入ls /dev/vital，查看确保已正常加载了闪存芯片驱动，并创建了闪存芯片的设备节点文件/dev/vital，方能继续进行ATP软件和数据的烧录，否则将无法使用本方法烧录ATP软件和数据；
4. 若列车两端CMP都需烧录ATP软件和数据，只需在主控端执行指令使两端CMP进入维护模式：尝试在虚拟终端中执行Opera工具的redkern指令

   # obsterm.elf
   OPERA> redkern state
   OPERA> exit


   在执行完redkern state后可能显示两种情况，显示带Eqt local Maitre字符串的，表示为主控端，而显示带Eqt local Veille的是非主控端。 在主控端执行以下指令，把两块CMP设置为维护模式(若只烧录其中一端，无论是否为主控端，均在烧录的那一端使用该指令)

   # ptfmode.elf
   > X
   > 6
   > q
   #


5. 若是QNX系统的STR，使用FTP客户端，例如Filezilla(见前面基础知识中的常用工具下文件传输的FTP中所述)；若是Linux系统的STR，则使用SCP客户端，例如WinSCP(见前面基础知识中的常用工具下文件传输的FTP中所述)。从调试电脑 连接到CMP，上传ATP的软件和数据到CMP的安全软件闪存/dev/vital/下。 ATP的软件exe.F800和数据conf.F880所在软件和数据包中的位置，请参考前面软件数据烧录中的软件数据变更核对所述。

   需注意若为QNX系统的STR，设置FTP的传为二进制模式，且为防止上传过程中断造成需使用BDM工具重烧的风险，建议先把这两个文件上传到CMP的根目录/下，然后 在虚拟终端(例如putty)中使用以下指令烧入闪存中后删除根目录/下的这两个文件

   # cp exe.F800 /dev/vital/
   # cp conf.F880 /dev/vital/


6. 按ATC复位按钮断电或两端同时键入reboot指令重新启动Univic。

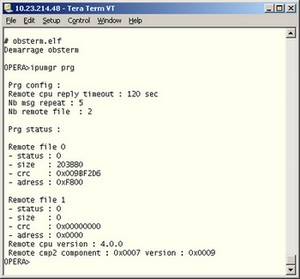

7. 启动后观察确认运行状态正常，或通过以下指令检查ATP软件数据烧录正确

   # obsterm.elf
   OPERA> ipumgr prg
   OPERA> exit
   #


   检查Remote cpu version显示的版本正确，通过OMAP连接 CMP的维护网口，检查ATP软件的版本和数据的MD5值正确。

CMP软件和数据升级

在调试期间，CMP的软件和数据升级较为常见，升级时一般只针对于烧录Opera软件和CMP配置、安全和非安全软件数据。因在升级前，Opera软件和CMP配置已是可用运行状态，因此烧录时为方便一般选择TCP/IP网络连接烧录安全软件数据。

在有烧录Opera软件和CMP配置、安全和非安全软件数据的CMP升级要求时，因使用TCP/IP网络方式烧录安全软件和数据，是基于Opera软件所提供的功能和同版本ATP软件控制的安全CPU功能，需使用升级前Opera和升级前ATP软件配合来升级新版本ATP软件数据，即需先烧录安全软件和数据(ATP软件和数据)，再烧录Opera软件及Univic配置、非安全软件和数据(ATO软件和数据)。对于使用BDM来烧录安全软件数据，则无烧录顺序的要求。

1. 按照前面软件数据烧录中CC软件烧录的车载网络连接中描述的方法，连接调试电脑与CMP板。
2. 使用Telnet客户端(QNX操作系统STR)或SSH客户端(Linux操作系统STR)程序，例如putty，作为虚拟终端连接并以root用户登录CMP;
3. 在虚拟终端键入ls /dev/vital，查看确保已正常加载了闪存芯片驱动，并创建了闪存芯片的设备节点文件/dev/vital，方能继续进行ATP软件和数据的烧录，否则可转至第7步，先跳过烧录ATP软件和数据，待完成第9步后参照本节的安全处理单元下使用BDM来烧录中描述完成ATP软件和数据的烧录，然后再进行第10步检查复核；
4. 若列车两端CMP都需烧录ATP软件和数据，只需在主控端执行指令使两端CMP进入维护模式：尝试在虚拟终端中执行Opera工具的redkern指令

   # obsterm.elf
   OPERA> redkern state
   OPERA> exit


   在执行完redkern state后可能显示两种情况，显示带Eqt local Maitre字符的，表示为主控端，而显示带Eqt local Veille的是非主控端。 在主控端执行以下指令，把两块CMP设置为维护模式

   # ptfmode.elf
   > X
   > 6
   > q
   #


5. 若是QNX系统的STR，使用FTP客户端，例如Filezilla(见前面基础知识中的常用工具下文件传输的FTP中所述)；若是Linux系统的STR，则使用SCP客户端，例如WinSCP(见前面基础知识中的常用工具下文件传输的FTP中所述)。从调试电脑 连接到CMP，上传ATP的软件和数据到CMP的安全软件闪存/dev/vital/下。 ATP的软件exe.F800和数据conf.F880所在软件和数据包中的位置，请参考前面软件数据烧录中的软件数据变更核对所述。

   需注意：在QNX系统的STR下，设置FTP的传为二进制模式，且为防止上传过程中断造成需使用BDM工具重烧的风险，建议先把这两个文件上传到CMP的根目录/下，然后 在虚拟终端(例如putty)中使用以下指令烧入闪存中后删除根目录/下的这两个文件(Linux系统的STR不能使用这种方式)

   # cp exe.F800 /dev/vital/
   # cp conf.F880 /dev/vital/


   目前在Linux的STR，在WinSCP直接上传exe.F800和conf.F880至CMP的/dev/vital/目录时，每个文件传输结束会弹出一个报错对话框，不要点确定性，等待5分钟后再点确定即可。

6. 在虚拟终端中关闭看门狗程序，停止Opera程序及非安全软件，准备更换Opera程序和CMP配置、非安全软件数据(ATO软件数据等式)，执行结束后出现#提示符

   # /stop.sh


7. 打开文件传输客户端(在QNX系统的STR下使用FTP客户端，例如Filezilla；在Linux系统的STR下使用的SCP客户端，例如WinSCP)，打开本地Univic Conf目录，远程打开根目录/，然后把本地tgt_mpc/disk目录下除dev外的全部目录及文件上传至CMP的根目录/下，若有提示目录或文件已存在，选择覆盖。
8. 覆盖完成后，需注意配置CMP面板维护口IP配置需根据列车参考驾驶端相对应。默认上传的/etc/ip_maint.sh为驾驶室1端的CMP维护口配置，若为驾驶室2端，请上传本地_ip_maint_cab2/ip_maint.sh来替换CMP的/etc/ip_maint.sh，配置为2端维护口IP，若ATO软件org_mpc_tsk_ato.elf和数据NVES与tgt_mpc/deisk/project/bin下的版本不同，还需单独再上传这两个文件。
9. 为使上传的程序及脚本能够正确执行，数据具备正确的读写权限，需修相应的文件权限。为方便及简化操作，在根目录/下，使用以下指令让所有文件递归设置为对整个系统所有用户具备可读、可写及可执行权限

   # chmod -R 777 *


10. 退出文件传客户端程序，两端都烧录结束后重启Univic，使用OMAP检查复核烧录的ATP和ATO的软件版本及数据MD5值正确，指示灯正确，系统工作正常。

若在烧录过程中发生问题，请尝试重新烧录该部分内容，若由于操作失误或其它原因导致启动Opera后，无法载入安全闪存芯片的驱动，即无/dev/vital/设备目录，则只能使用BDM重新烧录安全软件解决。

典型QNX版STR全新CMP板卡完整烧录简明步骤

1. 连接硬件，用网线从调试电脑连接至USW的空闲端口，用BDM连接调试电脑与CMP板上的调试接口;
2. CMP上电，打开PROGCFZ程序，按Reset and Stop MCU，选Spansion_29GL128N_R1_1x16x8meg.cfp，地址F8000000；
3. 选择Erase Module擦除；
4. 选择Specify Object File，找到1-CC-V_SW_X.X.X/CC-V-ATP X.X.X/CC-ATP_ASW/ATP_ASW_X.X.X/Prog_probe/(X代表版本号)的目录中CC-ATP_ASW_VX.X.X，若没有elf扩展名加上，点Program Module直到烧录完成，可选择执行Verify module来验证；
5. 选择Specify Object File，找到App Conf_VX.X.X/+2 Data SGD & VES to be used/2 = VES&NVES_VX.X/(X代表版本号)的目录中的ves.S19。点Program Module直到烧录完成，可选择执行Verify module来验证；
6. 断开CMP电源；
7. 打开连接超级终端程序，BDM设置SMC至SMC1，mode1和mode2为On，CMP上电；
8. 键入

    serdl


   以Ymodem发送imageMen.F004；
9. 设置启动参数

    ee-bs fe100100


10. 把mode1和mode2设为Off，以指令重启

    rst


11. 以root登录，格式化闪存盘

    sh /usr/prod/formatflash.sh


12. 通过指令重启

    reboot


13. 再次以root登录；
14. 创建目录，启动FTP服务

    cd /
    mkdir bin
    mkdir etc
    mkdir usr
    mkdir usr/bin
    mkdir usr/lib
    ifconfig en0 10.92.X.17/24 #X代表列车ID, 在2端使用10.92.X.18/24
    sh /usr/prod/start1.sh
    inetd


15. 设置调试电脑IP为相同网段，用Filezilla连接上传tgt_mpc/disk下除dev目录外的全部内容覆盖到CMP根目录/，若是驾驶室2端，还需替换上传_ip_maint_cab2/ip_maint.sh至/etc下；
16. 修改文件权限

    chmod -R 777 *


17. 断开CMP与调试电脑间所有连接，重新启动并检查程序是否正常工作

    psvc.elf -list


典型Linux版STR全新CMP板卡完整烧录简明步骤

1. 以旧版本CMP为例(版本CMP2稍有不同，待后续补充)，连接硬件，用网线从调试电脑连接至USW的空闲端口，用BDM连接调试电脑与CMP板上的调试接口;
2. CMP上电，打开PROGCFZ程序，按Reset and Stop MCU，选Spansion_29GL128N_R1_1x16x8meg.cfp，地址F8000000；
3. 选择Erase Module擦除；
4. 选择Specify Object File，找到`1-CC-V_SW_X.X.X/CC-V-ATP X.X.X/CC-ATP_ASW/ATP_ASW_X.X.X/Prog_probe/(X代表版本号)的目录中CC-ATP_ASW_VX.X.X，若没有elf扩展名加上，点Program Module直到烧录完成，可选择执行Verify module来验证；
5. 选择Specify Object File，找到App Conf_VX.X.X/+2 Data SGD & VES to be used/2 = VES&NVES_VX.X/(X代表版本号)的目录中的ves.S19。点Program Module直到烧录完成，可选择执行Verify module来验证；
6. 断开CMP电源；
7. 打开连接超级终端程序，BDM设置SMC至SMC1，mode1和mode2为On，CMP上电；
8. 烧录U-Boot

    erase F 100000 1ec0000
    serdl


   以Ymodem发送u-boot-bin.F004；
9. 设置启动参数

    ee-bs fe100100


10. 把mode1和mode2设为Off，通过指令重启

    rst


11. 在调试电脑设置IP为10.64.0.250/24(或10.68.0.250/24)，打开TFTP服务器，把服务目录设置在uImage.F006和rootfs-ubi.F016所在目录，启动TFTP服务；
12. 在提示Hit any key to stop autoboot时按任意键进入U-Boot的下载模式，按顺序执行

    setenv serverip 10.64.X.250 #或10.68.X.250
    setenv ipaddr 10.65.X.25 #或10.69.X.25,10.65.X.26,10.69.X.26
    protect off fe180000 +280000
    erase fe180000 +280000
    tftpboot fe180000 uImage.F006
    protect off fe400000 +1c00000
    erase fe400000 +1c00000
    tftpboot fe400000 rootfs-ubi.F016


13. 通过指令重启

    reboot


14. 以root登录，执行

    ifconfig eth0 10.65.X.25 #或10.69.X.25,10.65.X.26,10.69.X.26
    cd /
    mkdir bin
    mkdir etc
    mkdir usr
    mkdir usr/bin
    mkdir usr/lib


15. 用WinSCP连接上传tgt_mpc/disk下除dev目录外的全部内容覆盖到CMP根目录/，若是驾驶室2端，还需替换上传_ip_maint_cab2/ip_maint.sh至/etc下；
16. 修改文件权限

    chmod -R 777 *


17. 断开CMP与调试电脑间所有连接，重新启动并检查程序是否正常工作

    psvc.elf -list


典型升级简明步骤

以升级Opera及UNIVIC配置、ATP程序和数据、ATO程序和数据为例。

1. 连接调试电脑至USW的空闲端口，设置好IP地址；
2. 通过putty以root帐户登录CMP，若两端都要升级，找到第二条指令输出带Eqt local Maitre的主控端

    obsterm.elf
    OPERA> redkern state
    OPERA> exit


3. 在主控端执行

    ptfmode.elf
    > X
    > 6
    > q


4. 若是QNX版STR，通过Filezilla把exe.F800、conf.F880上传到CMP根目录，然后

    cp exe.F800 /dev/vital/
    cp conf.F880 /dev/vital/


   通过Filezilla删除上传到根目录/中的这两个文件，跳至第6步；
5. 若是Linux版STR，以覆盖方式通过WinSCP分别把exe.F800、conf.F880上传到CMP的/dev/vital/目录中，每个文件上传结束前会报错，不要确认，等约5分钟后确认；
6. 停止Opera平台

    ./stop.sh


7. 通过Filezilla或WinSCP把tgt_mpc/disk下除dev目录外的全部内容覆盖上传到CMP根目录/，若是驾驶室2端，还需替换上传_ip_maint_cab2/ip_maint.sh至/etc下；
8. 从软件和数据包中把需升级的ATO软件(org_mpc_tsk_ato.elf)和数据(NVES)覆盖上传到CMP的/project/bin/下；
9. 修改文件权限

    chmod -R 777 *


10. 断开CMP与调试电脑间所有连接，重新启动并检查程序是否正常工作

    psvc.elf -list


11. 列车两端烧录完成后，重启UNIVIC系统，观察面板指示灯，通过网线连接调试电脑与CMP面板网口，从OMAP上检查确认软件版本和数据哈希值正确。

若ATP软件和数据烧录后不能正常工作，请参考本文中安全处理单元中使用BDM烧录所述内容重新烧录这部分
