CC软件烧录

一般情况下,现场可能烧录的CC板卡或部件有以下内容:

  • DataPlug 是软件识别GTW/DLU/CMP/SWU的部件,一般DataPlug中烧录存储着该设备的外部IP地址。
  • CMP 是CC设备的核心运算及处理部分,所有的输入及输出信息,功能的实现由CMP运算处理。
  • GTW 是控制输入/输出的转换部分,主要控制安全输入输出及作为车辆MVB总线上的一个节点进行网络通信。
  • USW 负责实现车载内部网络的连接
  • PPU 负责三取二安全的输入输出电源控制。
  • DLU 记录车载设备运行及诊断信息。
  • DMI 向司机显示驾驶指示及报警等信息。

使用工具软件如Train Tracer等烧录较为简单,本节描述的以手动烧录为主来描述原理及操作方法。

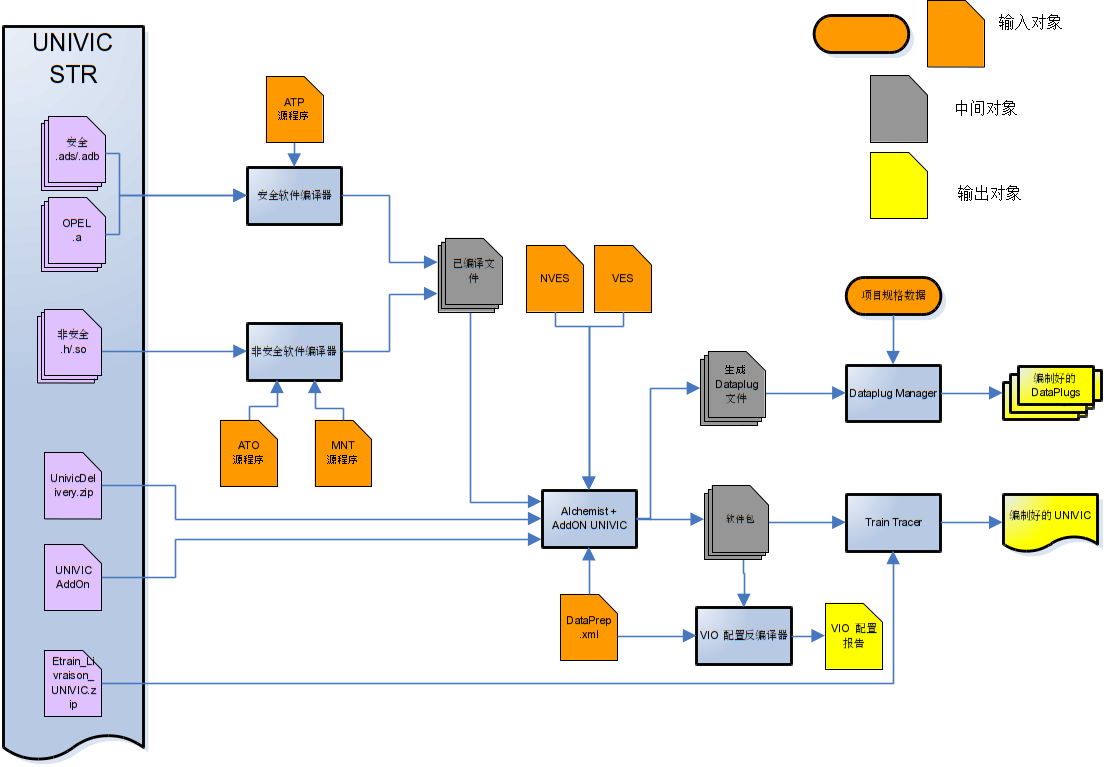

CC软件生成过程

deliver
